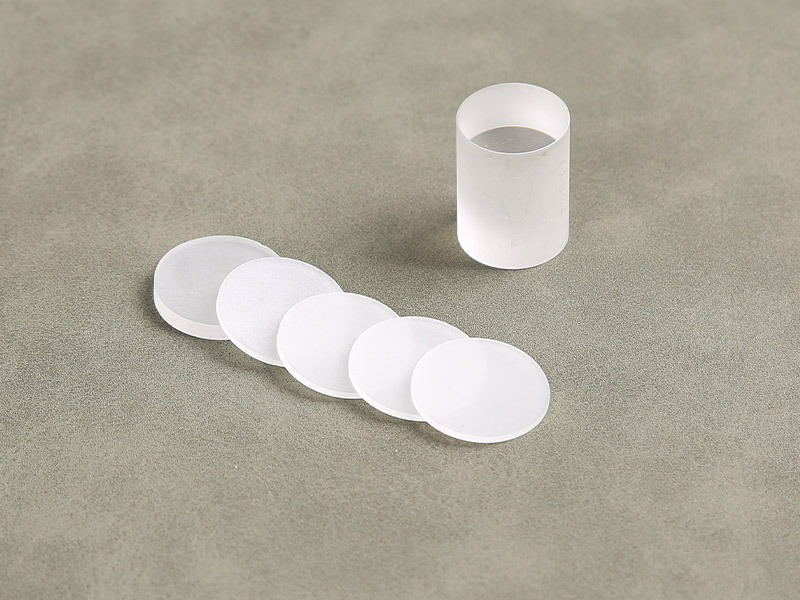

纯YAG晶体
不掺杂YAG是键合晶体配材、紫外和红外光学窗口的重要晶体材料。YAG晶体机械强度高、导热性能好、光学质量高、化学性质稳定，这些优良的物理化学特性与常用的衬底材料和窗口材料蓝宝石相比，非常相似，但YAG是等轴晶系晶体，无自然双折射，光学均匀性好，因而得到广泛应用。雷生强式公司生产高质量大尺寸不掺杂YAG晶体，提供高质量的不掺杂YAG键合晶体配材、紫外和红外光学窗口。
不掺杂YAG 晶体优势
无自然双折射
透光波段范围宽，抗光损伤阈值高
透光波段范围宽，抗光损伤阈值高
折射率高，有利于制作低色差透镜
热导率高，导热性能好
机械强度高，化学性质稳定
应力低，光学质量和光学均匀性好
技术指标
| 晶向 | [111]，偏差5o以内 |
| 波前畸变 | ≤ 0.125λ/25mm |
| 晶体棒尺寸 |
直径:2～15 mm，长度:3～200 mm
可按客户要求提供
|
| 尺寸公差 | 直径:+0.00/-0.05mm，厚度: +0.1/-0.00mm |
| 柱面加工 | 精磨或抛光 |
| 端面平行度 | ≤30" |
| 端面平面度 | λ/10 |
| 表面质量 | 10-5 (MIL-O-13830A) |
| 倒边 | 0.15±0.05mm |
| 增透膜反射率 |
≤0.2%@特定波长
部分和高反射率膜可按客户要求订制
|
光学和光谱特性
| 折射率 | 1.8197@1064nm |
| 透光波段范围 | 250~5000nm |
| 抗光损伤阈值 | ≥15Jcm-2@1064nm |
物理和化学特性
| 晶体结构 | 立方晶系 |
| 晶格常数 | 12.01 Å |
| 熔点 | 1970℃ |
| 莫氏硬度 | 8.5 |
| 密度 | 4.56±0.04g/cm3 |
| 比热 | 0.59J/g. cm3@0-20℃ |
| 弹性模量 | 310GPa |
| 杨氏模量 | 3.17×104Kg/mm2 |
| 泊松比 | 0.3 |
| 抗张强度 | 0.13~0.26GPa |
| 热胀系数 | [100]方向:8.2×10-6/K@0~250℃ |
| [110]方向:7.7×10-6/K@0~250℃ | |
| [111]方向:7.8×10-6/K@0~250℃ | |
| 热导率 | 14W/m/K@20℃ |
| 10.5W/m/K@100℃ | |
| 热光系数 | dn/dT= 7.3×10-6/K |
| 抗热冲击力 | 790W/m |
| 溶解度 | 不溶解于水，微溶于普通酸 |
